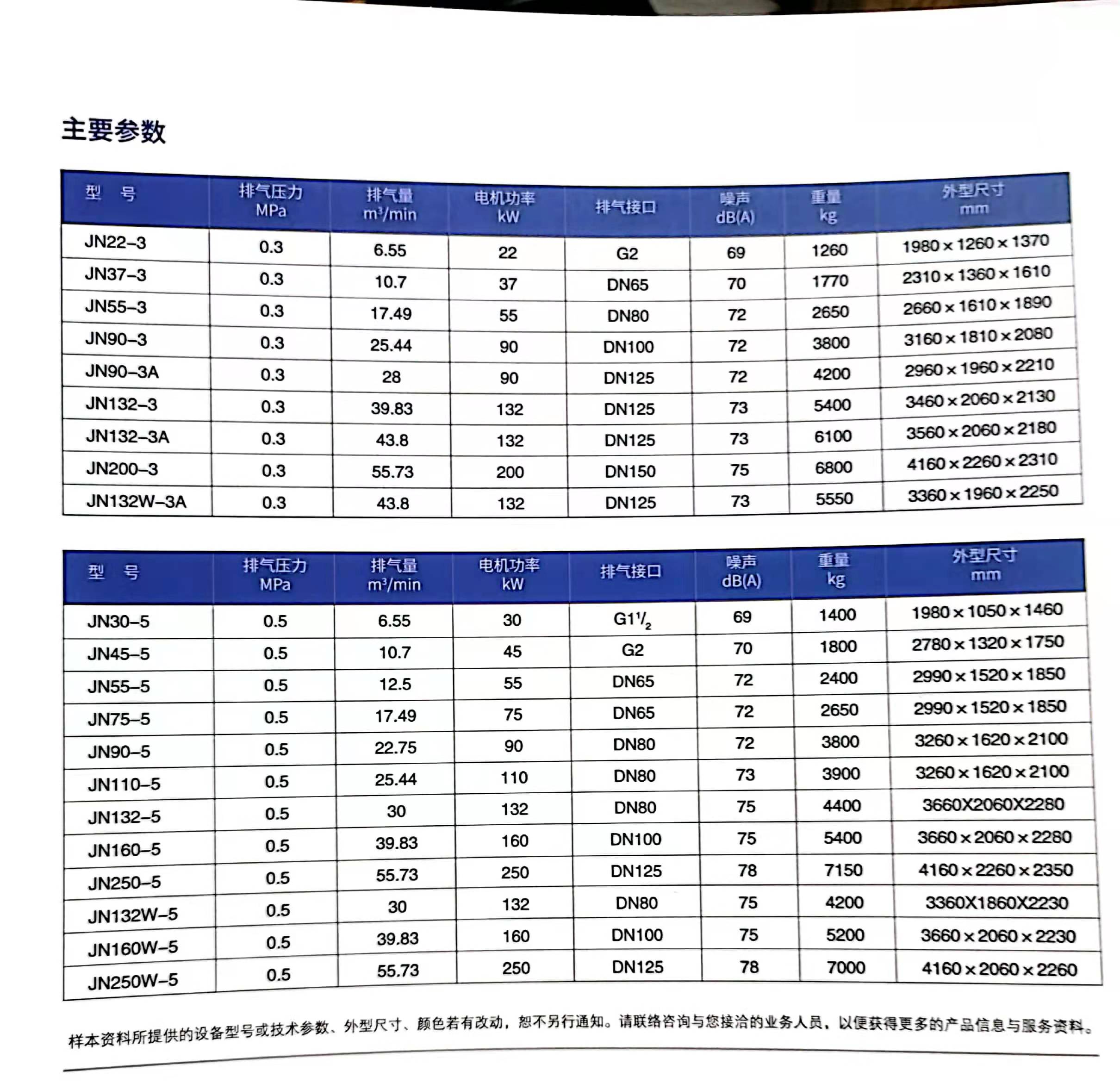

開山空壓機系統流程

外界空氣由空氣濾清器濾去塵埃之后，經進氣卸荷閥進入主機壓縮室，與潤滑油混合進行壓縮。壓縮后的油氣混合物排至油氣桶，在油氣桶內旋轉分離出大部分的潤滑油，并經油細分離器濾除殘余的潤滑油，干凈的壓縮空氣經最小壓力閥、后冷卻器輸入使用系統中。

2）氣路主要部件功能說明

A空氣濾清器

空氣濾清器為一干式紙質過濾器，過濾紙細孔度約為10um左右。其主要功能是濾除空氣中的塵埃，避免螺桿轉子過早磨損、油過濾器和油細分離器過早阻塞。

B進氣卸荷閥

進氣卸荷閥是一個非常關鍵的部件，它通過控制進入空壓機主機的進氣量的方式，達到控制排氣量的目的。卸荷閥由進氣口、進氣節流小孔、出氣口和閥門等組成。系統壓力通過空重車電磁閥、反比例閥等作用于氣缸，控制閥門的開啟、微閉直至關閉，從而改變進氣的大小，控制進氣量。使空壓機在一定范圍內實現無級氣量調節，減少電能消耗。

C油氣桶

油氣桶有油氣分離和儲油兩種功能。壓縮后的油氣混合物排至油氣桶，在油氣桶內旋轉可以分離出大部分的潤滑油；儲存較多的潤滑油，避免剛分離出來的油立即參與下一個循環，有利于降低排氣溫度。油氣桶側面裝有油位指示計。桶上有一加油孔，供加油用。

D油細分離器

詳細內容請參閱“潤滑油流程”一節關于油細分離器的詳細說明。

E最小壓力閥

與油細分離器出口相連，其開啟壓力設定為0.4~0.5Mpa，最小壓力閥主要有以下功能：

a．起動時優先建立起潤滑油所需的循環壓力，確保機器的潤滑。

b．油氣桶內空氣壓力超過0.40Mpa之后才開啟，可降低流過油細分離器的空氣流速，確保油氣分離效果，并可保護油細分離器免因壓力差太大而受損。

c．止回功能：當停機后油氣桶內壓力下降時，防止管路壓縮空氣回流。

F后冷卻器

由最小壓力閥流出的壓縮空氣，通至后冷卻器。后冷卻器與油冷卻器，其結構相同，皆為板翅式。冷卻風扇將冷空氣抽入，吹過后冷卻器翅片。冷卻后的壓縮空氣溫度一般在環境溫度+15℃以下。

G溫度傳感器

溫度傳感器測量機頭排氣口處的排氣溫度，并顯示在儀表盤上。它采用PT100鉑電阻為敏感件，線性好，精度高。在失油、油量不足、冷卻不良等情況下，均有可能導致主機排氣溫度過高。當測得的排氣溫度達到PLC控制器所設定的溫度值時，則空壓機自動停機。
